can总线控制器的原理/接口定义，busoff怎么处理

2024-12-03 09:33:31 发布在数码IT96

can总线是什么意思

CAN总线，全称为Controller Area Network(控制器局域网络)，是一种由德国BOSCH公司开发的串行通讯协议总线，主要用于汽车电子和工业领域。它允许多个设备共享同一通信资源，以局域网的形式连接各种传感器和控制单元，实现高速、实时的数据传输。CAN总线以其高可靠性、传输速度快、易扩展和抗干扰能力强等特点，成为应用广泛的现场总线之一

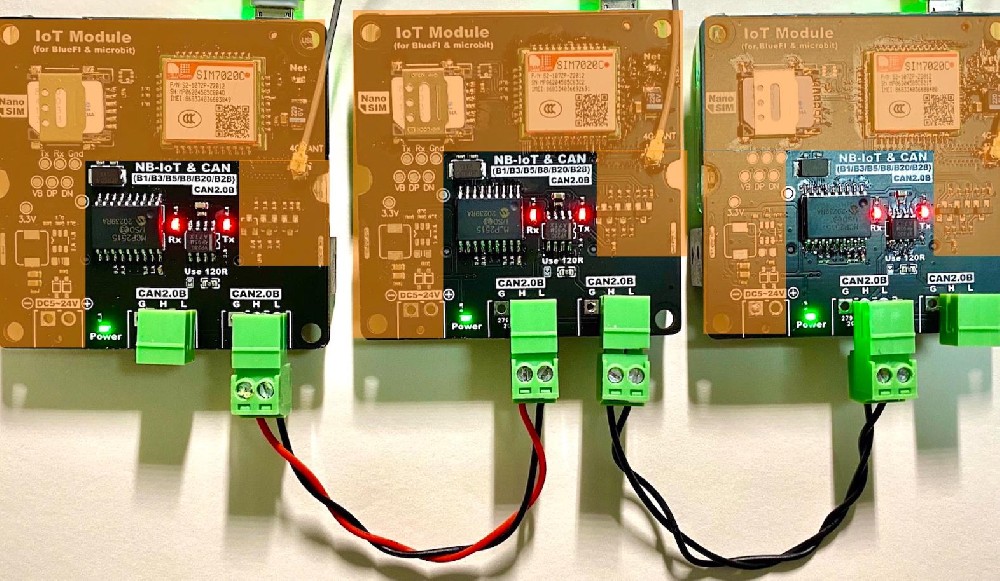

can总线接口定义

CAN总线接口定义涉及物理层的连接方式和电气特性。CAN总线由两条线组成：CAN_H(CAN High)和CAN_L(CAN Low)，它们通过差分电压传输信号，以提高抗干扰能力。CAN总线接口需要在两端各有一个120欧姆的终端电阻。物理层接口可以有多种类型，如D-SUB9针接口、RJ45接口等，它们都有统一的针脚定义标准，以确保不同厂商设备的互连。例如，D-SUB9针接口中，CAN_L和CAN_H分别连接到第2和第7针，而CAN_GND连接到第3针

can总线控制器的原理

CAN总线控制器是一种用于实时应用的串行通讯协议总线，主要用于汽车中不同元件之间的通信。其工作原理基于广播方式，通过标识符来识别数据是否发送给自己的，并使用差分信号传输来保证可靠性和实时性。在CAN总线上，默认保持高电平，只要有一个节点发出低电平，总线上的电平就变为低电平，只有当所有节点保持为电平时，总线上才会保持为高电平。因此，显性为低电平，隐性为高电平。CAN总线数据传输原理从一个节点向其他节点发送数据，当一个节点发送数据时，该节点的CPU将将要发送的数据和标识符发送给本节点的CAN芯片，并使其进入准备状态。一旦该CAN芯片收到总线分配，就变为发送报文状态，该CAN芯片将要发送的数据组成规定的报文格式发出。此时，网络中的其他节点都处于接收状态，所有节点都要先对其进行接收，通过检测来判断该报文是否是发给自己的

can总线busoff怎么处理

处理CAN总线Busoff状态，可以采取以下步骤：

检查硬件：检查CAN总线上的每个节点是否有硬件问题，如短路、断路等，并更换有问题的硬件。

检查电缆：检查CAN总线上的电缆是否有损坏或断开的情况，并更换有故障的电缆。

检查网络设备：检查CAN总线上的网络设备是否有损坏或断开的情况，并更换有故障的网络设备。

检查软件：检查CAN总线上的软件是否有问题，并更新或更换有问题的软件。

快/慢恢复策略：通过编程控制节点从Busoff状态恢复到错误主动状态的等待时间，实现快恢复和慢恢复策略，以提高灵活性并保证功能上的快速响应。

监测总线上的错误帧：使用工具如VH6501对总线进行干扰测试，监测总线上的错误帧，以确定Busoff状态的原因。

通过上述步骤，可以有效地处理CAN总线的Busoff状态，恢复正常通信。
