PROFINET通讯协议详解

PROFINET是一种基于工业以太网技术的自动化总线标准，由PROFIBUS国际组织(PROFIBUS International，PI)推出。以下是对PROFINET通讯协议的详解：

1. 基本介绍

PROFINET为自动化通信领域提供了一个完整的网络解决方案，包括实时以太网、运动控制、分布式自动化、故障安全以及网络安全等。它是一种跨供应商的技术，可以完全兼容工业以太网和现有的现场总线(如PROFIBUS)技术，保护现有投资。


2. 体系结构

PROFINET采用分层体系结构，包括物理层、数据链路层、网络层和应用层等。物理层采用标准以太网电缆和连接器，支持多种传输速率和距离。数据链路层采用PROFINET IO协议，支持实时数据传输和网络管理。网络层采用TCP/IP协议，支持多种网络拓扑结构和路由策略。应用层采用PROFINET协议，支持多种设备和控制器之间的通信和协作。

3. 工作原理

设备连接和自动识别：PROFINET网络中的设备通过以太网物理层进行连接，并且支持自动识别和自动配置功能。

通信协议和数据传输：PROFINET通信协议基于以太网技术，采用TCP/IP协议栈，并在此基础上进行了优化和扩展。支持多种数据类型的传输，如非实时数据、实时数据、控制数据和故障诊断数据等。

实时通信机制：PROFINET采用实时通信机制，可实现高速、可靠、精确的实时数据传输。支持两种实时通信机制，即PROFINET RT和PROFINET IRT。PROFINET RT适用于低延迟、高速的实时数据传输，如运动控制应用;PROFINET IRT适用于高精度控制和监视应用，如温度控制、流量控制等。

4. 应用领域

PROFINET广泛应用于各类工业自动化设备和系统中，如制造业、汽车工业、食品和饮料工业、能源和水处理工业等。

5. 特点

实时性：PROFINET通过使用实时以太网通讯技术，能够实现对工业设备之间数据的快速且可靠的传输。

可靠性：PROFINET支持多种容错机制，可以在网络中实现高可靠性的通讯。

可扩展性：PROFINET支持多种设备类型和通信标准，具有很好的可扩展性。

开放性：PROFINET是一种开放式的工业以太网标准，符合IEEE 802.3规范下的内容。

6. 网络拓扑

PROFINET提供灵活的网络拓扑，支持线路、星形、环和树等拓扑结构，以最佳方式满足空间扩展和可用性方面的要求。

7. 连接技术

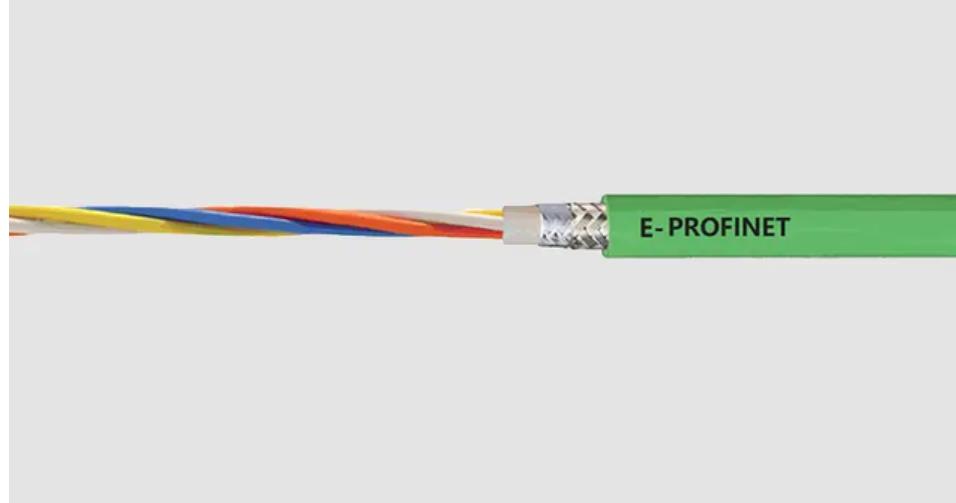

PROFINET设备仅通过交换机连接。许多PROFINET设备已经将具有2个或更多端口的交换机集成为网络中的组件。铜和光纤可用作传输介质。

通过上述详解，可以全面了解PROFINET通讯协议的功能、结构和优势，以及其在工业自动化领域的应用。

profinet和以太网区别

Profinet和以太网的主要区别在于它们的应用领域和特性。以太网是一种通用的局域网技术，主要用于家庭和办公网络，强调数据传输的可靠性和稳定性。而Profinet是基于工业以太网的解决方案，专为工业自动化设计，提供了实时数据传输和设备控制的能力。Profinet支持周期性和非周期性通信，如诊断、功能安全和警报，位于ISO/OSI模型的第7层(应用层)。它定义了三种通讯协定等级：TCP/IP、RT(实时)和IRT(等时实时)，提供高度的实时性和确定性。Profinet还支持多制造商产品之间的通讯能力，可以与各种工业传感器和执行器无缝集成，具有高度的兼容性和互操作性。总的来说，以太网更适用于通用数据传输，而Profinet则专为工业自动化环境中的实时通信和控制而设计
