【空调电路图】空调工作原理大全

1. 简介

本文主要介绍空调电路图和空调的工作原理。空调电路图是指用于控制和调节空调系统的电路图，而空调的工作原理是指空调系统是如何通过控制电路实现温度调节和空气流通的。


2. 空调电路图的组成

空调电路图主要由以下几个部分组成：

(1) 电源电路：负责为空调系统提供电力供应。

(2) 控制电路：包括温度传感器、压缩机控制器、风扇控制器等，用于检测室内温度并控制压缩机和风扇的运行状态。

(3) 保护电路：包括过流保护、过压保护、温度保护等，用于保护空调系统的安全运行。

(4) 通信电路：用于与遥控器或智能家居系统进行通信，实现远程控制和智能化管理。

3. 空调的工作原理

空调主要通过制冷循环和空气循环来实现温度调节和空气流通。

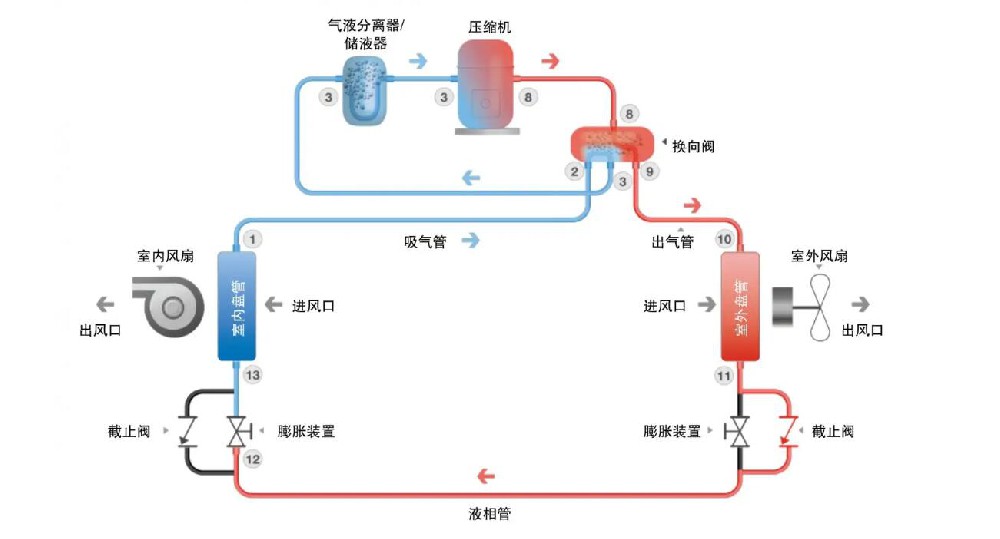

(1) 制冷循环：

空调系统的制冷循环主要由压缩机、冷凝器、膨胀阀和蒸发器组成。具体步骤如下：

- 压缩机将低温低压的制冷剂气体吸入，经过压缩提高其温度和压力。

- 高温高压的制冷剂气体进入冷凝器，通过与外界空气的热交换，将热量释放到室外，使制冷剂气体变成高压液体。

- 高压液体经过膨胀阀流入蒸发器，由于膨胀阀的限制，制冷剂压力降低，从而使制冷剂变成低温低压的气体。

- 低温低压的制冷剂气体通过蒸发器与室内空气进行热交换，吸收室内热量，使空气温度下降。

- 循环往复，实现室内空气的制冷。

(2) 空气循环：

空调系统通过风扇来实现空气的循环。具体步骤如下：

- 风扇通过控制电路控制其运行状态，将室内空气吸入空调机内。

- 室内空气经过过滤器过滤除尘，然后通过蒸发器与制冷剂进行热交换，室内空气被制冷剂吸收热量，从而降低温度。

- 冷却后的空气被风扇再次吹出，通过送风口进入室内，实现室内空气的循环。

4. 空调电路图的作用

空调电路图是空调系统的核心控制部分，它通过控制电路实现空调的温度调节和空气流通。空调电路图的作用主要有以下几个方面：

(1) 实时监测室内温度：通过温度传感器实时检测室内温度，以便进行温度调节。

(2) 控制压缩机和风扇运行：根据温度传感器的信号，控制压缩机和风扇的启停，以实现温度调节和空气循环。

(3) 提供保护功能：通过保护电路对电流、电压和温度进行监测和保护，防止空调系统出现故障和损坏。

(4) 支持智能控制和远程控制：通过通信电路与遥控器或智能家居系统进行通信，实现智能化管理和远程控制。

本文详细介绍了空调电路图和空调的工作原理。空调电路图通过控制电路实现空调的温度调节和空气流通，其中包括电源电路、控制电路、保护电路和通信电路等。空调通过制冷循环和空气循环来实现温度调节和空气流通，其中制冷循环由压缩机、冷凝器、膨胀阀和蒸发器组成，空气循环通过风扇来实现。空调电路图的作用主要包括实时监测室内温度、控制压缩机和风扇运行、提供保护功能以及支持智能控制和远程控制。通过深入了解空调电路图和工作原理，我们可以更好地理解和使用空调系统。
